Recurso do filtro de líquido de precisão de grau industial
● JTGSF Fiter de líquido de precisão de grau industrial é fiter de precisão que é projetado especialmente para o campo industrial, ele pode ser aplicado a vários.
● O alojamento do ITER usando o método FIOW de entrada e fundo do lado, ele garante que o ID do material não transborde quando a substituição do shell de Spucure pode ser oednomooang otonuthe Titer pode limpar, o fiter pode limpar o ângulo total.
● JTGSF Fiter de líquido de precisão industrial de grau industrial Uso muitas vezes Poishing Process, garanta que o material contábil SUFACS FA seja polido em espelho. Pode ser aplicado em filtração de líquido de alta precisão.
Aplicativo:
● Acabamento de água; Todos os tipos de fitration de água.
● Alimentos e bebidas: vinho, água mineral, fitration de água potável.
● Indústrias químicas Todos os tipos de solventes orgânicos, ácido, alcalão, filtração.
A característica do filtro de líquido de precisão de grau industial
● O fiter pode ser transformado na forma de aberturas superior e inferior. Que é conveniente para substituir o fiter e limpar bem.

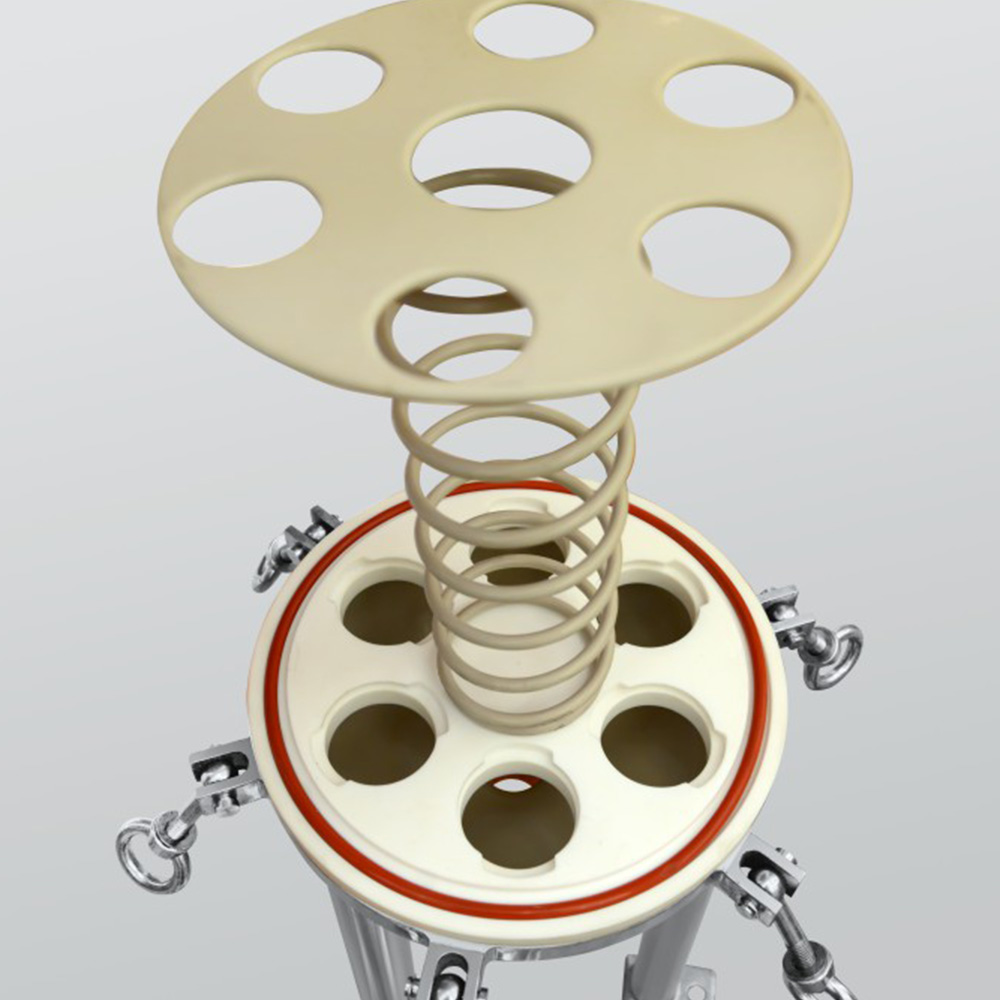

● O painel frontal da fiter pode ser transformado em um tipo destacável, para obter uma limpeza completa.
● Dois aberturas de drenagem, respectivamente na parte superior do disco e na parte inferior do fiter, deixam a descarga fácil e completa.
● Lado e de baixo para fora, esse design garante que o líquido possa ser completamente descarregado. No momento do SARME, a tangente Oullet faz com que o esgoto seja descarregado completamente e os trabalhadores operam facilmente.
● Para mais de 15 cartuchos de cartuchos, o braço oscilante Andeyebolt ou o Quick Opan são o design opcional para operar facilmente. Também é um design econômico e prático.
Condições operacionais
Pressão operacional máxima | 0,6MPa 、 10MPa |
Temperura operacional máxima | 150 ℃ |
Acabamento superficial
Tipo fnish | Polimento eletrolítico mecânico |
Precisão de polimento | RA≤0,4 μm de superfície interna, |
Material
Concha | SS304.SS316L, Duplex SS, Titanium, Hasteloy |
Válvula de ventilação/ drenagem | SS304 、 SS316L |
EyeBot | SS304 |
Lâmina estabilizadora | SS304 |
O-ring | EPDM, PTFE, Viton, silicone |
Conexão
Conexão de shell | Flange (Eyesbolt) |
N1, N2 In-outlet | TRIBLAMP |
N3 Medidor de pressão (Opion) | 1.5 'Tri - grampo |
Válvula de ventilação n4 (opion) | 1 'TRI-CLAMP （MENOS DE 12PCS) 1.5 'TRI-CLAMP (mais de 15pcs) |
Válvula de drenagem n5 (opção) | 1 'TRI-CLAMP (mais de 15pcs) |
Conexão de cartuchos | 222/226#doe 222#, 226#, doe |
Tabela de seleção JTGSF
Qty. de cartucho | Modelo de cartucho | Conexão de cartuchos | Material da concha | Conexão de in-outlet | O-ring | |
12r | 20 | S | 4 | K | E | |
3r = 3pcs | 21R = 21PES | 20 = 20Carridge | S = 226Type | 4 = 304 | K = Tri-Clamp | E = EPDM |
5R = 5PES | 24r = 24pcs | 30-30Carridge | T-2228TYPE | 6 = 316L | Fange | P = ptfe |
-Tpes | 36r = 36pcs | 40 = 40 ° Cartucho | D = Doetype | D = duplex ss | L = rosca de parafuso | V = Viton |
8r = 8pcs | 42r = 42pcs | T = titânio | S = silicone | |||
9r = 9pcs | 48R = 48pcs | H = Hastelloy | ||||
12r = 12pcs | 56r = 56pcs | |||||
15r = 15pcs | ||||||
Parâmetros de dimensão
3R (4R) | 5R (6R) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
A: Altura total | 1123 | 1373 | 1623 | 1145 | 1395 | 1645 |
B; a distância da entrada ao centro | 142 | 165 | ||||
C: diâmetro da concha | φ204 | φ250 | ||||
D1: A altura da entrada ao solo | 540 | 660 | ||||
D2: A altura da saída para o solo | 300 | 300 | ||||
Tamanho do N1 、 N2 de entrada | 1.5 '/2 '/2.5 ' | 1.5 '/2 '/2.5 '/3 ' | ||||
(7R) | (8r) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1145 | 1395 | 1645 | 1170 | 1420 | 1670 | |
176.5 | 190 | |||||
φ273 | φ300 | |||||
660 | 660 | |||||
300 | 300 | |||||
1.572/2.5 | 1.5/2 '/2.5/3 | |||||
9R (10R) | 12R (11R) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1170 | 1420 | 1670 | 1170 | 1420 | 1670 | |
202.5 | 215 | |||||
φ325 | φ350 | |||||
660 | 660 | |||||
300 | 300 | |||||
1.5 '/2 '/2.5 '/3 ' | 1.5 '/2 ' 2.5 '3 ' | |||||
15 (188) | (21r) | 24r (27/30R) 24r (27/30R) | (36r) | (42r) | 48R (54R) 48R (54R) | |
40 | 40 ° | 40 ° | 40 ° | 40 | 40 | |
1947 | 1959 | 2026 | 2036 | 2044 | 2067 | |
240 | 265 | 290 | 315 | 340 | 365 | |
φ400 | φ450 | φ500 | φ550 | φ600 | φ650 | |
682 | 694 | 714 | 729 | 734 | 744 | |
300 | 300 | |||||
3 '/3.5 '/4 ' | 3 '/3.5 '/4 ' | |||||
