| Quantidade: | |
|---|---|

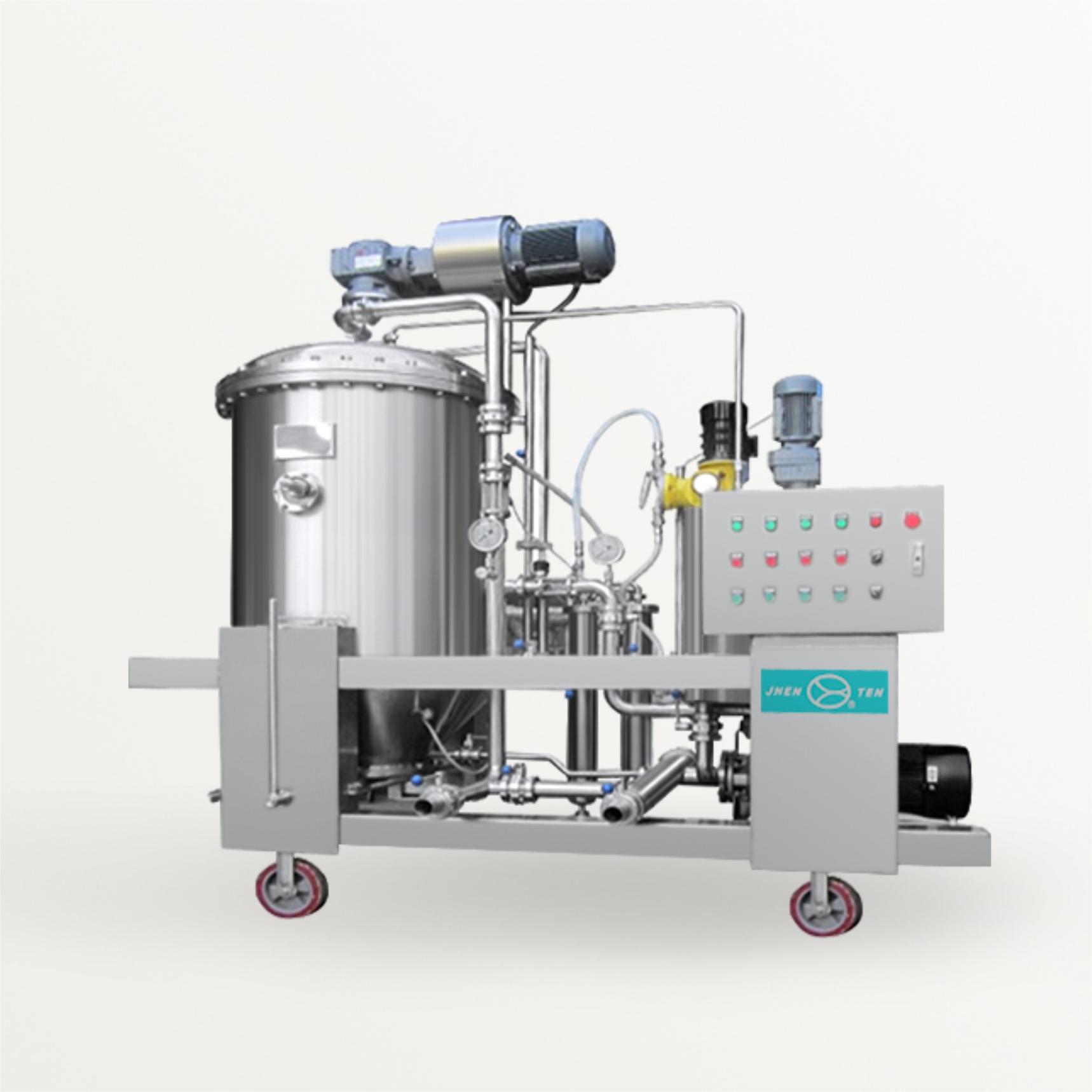

Recurso do filtro de diatomita do tipo disco
● Filtro de diatomita do tipo disco jtgpy para todos os tipos de minúscula impureza na filtração líquida, esclarecimento, processo de purificação do elemento de filtro é uma estrutura especial, malha de metal estável intervalo, quando o líquido que precisa ser filtrado passando por camada de filtro de diatomita pré-revestimento , detenção as coisas sólidas desnecessárias no líquido que precisam ser filtradas. o fluxo líquido puro pelo disco da lacuna entre a malha juntos do tubo central oco. Ave a filtração líquida.
● A estrutura geral foi projetada e fabricada de acordo com o padrão sanitário, adotando um sistema de controle automático com alta qualidade de filtração de água, alta precisão de filtração, desempenho confiável e fácil manutenção.
Aplicativo
● Álcool, xarope, cerveja e filtração sólida de microorganismos.
● Filtração final do suco de frutas e suco concentrado.
● Pré -filtragem da filtração da membrana de suco.
● Esclarecimento de álcool, dissolução enzimática, goma líquida, azeite de oliva
● Filtração farmacêutica, química e eletrônica.
A característica do filtro de diatomita do tipo disco
● A filtragem de alta precisão, de acordo com os requisitos tecnológicos, pode ser à praia das 20h.
● Processamento de disco de filtragem bem feito, soldagem especial e de alta precisão. O filtro de equipamentos de liquidação é firme, liso, resistência à alta pressão.
● A transmissão é simples e confiável.
①Usando o acoplamento hidráulico do motor.
②O acoplamento de redutor, controle de conversão de frequência do motor. A adição de mix adicione o sistema adota a bomba de diafragma hidráulica, materiais amplos aplicáveis, operação confiável.
● Lnside, o equipamento está equipado com função de limpeza automática, pode ser limpa cuidadosamente sem desmontagem, alto grau de automação.
● Equipado com unidade de filtração líquida residual, perde menos filtrado.
● Estrutura compacta, menos ocupação da terra, grande capacidade de produção.
● De acordo com os requisitos do usuário, a cerveja, o xarope e outras filtragens automáticas podem ser realizadas.
● De acordo com a exigência, a diatomita pode substituir a filtragem PVPP PVPP pode ser realizada.
Acabamento superficial
Tipo de acabamento | Polimento mecânico, eletrolítico, explosão de areia, decapagem |
Precisão de polimento | Ra≤0,4μm de superfície interna, RA≤0,6μm de superfície externa. |
Condições operacionais
Pressão operacional máxima | 0,6MPa |
Temp de operação máxima. | 85 ℃ |
Material
Concha | SS304, SS316L |
Tubo de filtro e placa etc | SS304 |
O-ring | EPDM, PTFE, Viton, silicone |
Conexão
Conexão da concha | Flange |
Entrada | Flange, Tri-Clamp, Thread |
Tomada |
Parâmetros de dimensão
| Modelo | JTGPY12G700 | JTGPY24G900 |
| Área de filtro (m²) | 12 | 24 |
Diâmetro da placa de filtro (mm) | 700 | 900 |
| Quantidade | 35 | 42 |
| Manuseio Max (m³) | 6 | 12 |
| Dimensão in-fora （polegada) | 1.5 '2 ' 2.5 ' | 2 '/2.5 '/3 ' |
| Filtermotor （kw） | 3 | 4 |
| Mista de mistura （KW） | 0.55 | 0.55 |
| Diamison da concha （mm） | 2300X 1200X 2500 | 2500X 1400X 2800 |
Os dados acima mencionados são o padrão, eles podem personalizar de acordo com os requisitos do Tocustomer.
Tabela de seleção
Área de filtro de filtração de diatomita | Diâmetro da placa de filtro | Material da concha | Conexão de in-outlet | O-ring |
12g | 700 | 4 | F | E |
12g = 12 m² | 700 = diâmetro 7700 | 4 = 304 | F = flange | E = EPDM |
24g = 24 m² | 900 = diâmetro 900 | 6 = 316L | K = Tri-Clamp | P = ptfe |
L = thread | V = Viton | |||
S = silicone |
